Patch Panel Nedir? Ne İçin Kullanılır?

Patch panel, ağ sistemlerinde kullanılan kabloların bir merkezde toplanmasını sağlayan, üzerinde çok sayıda giriş yuvası bulunan kritik bir donanım bileşenidir. Modern ağ altyapılarında karmaşayı önlemek ve veri akışını düzenlemek amacıyla kullanılan bu panel, genellikle bir rack kabini içerisinde yer alır. Temelde bir terminal bloğu görevi görerek, gelen tüm ağ kablolarının tek bir noktada sonlandırılmasını sağlar.

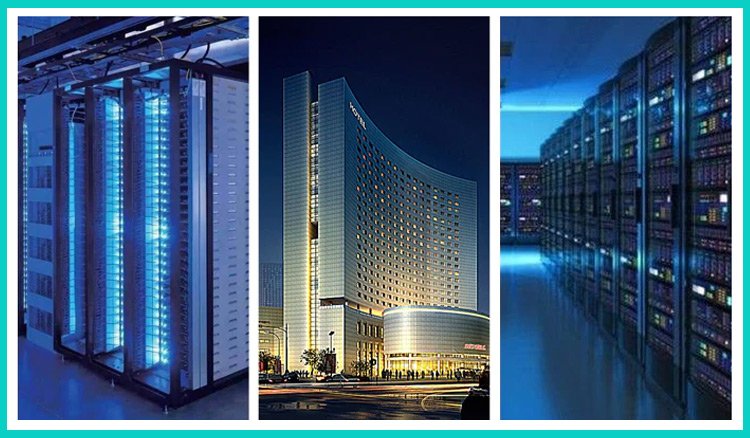

Bir network patch panel, veri merkezlerinden ofis içi yerel ağlara kadar her türlü ölçekte kullanılır. Kablo kirliliğini önlemesinin yanı sıra, ağdaki herhangi bir bağlantı sorununu tespit etmeyi ve müdahale etmeyi son derece kolaylaştırır. Sisteme yeni bir kullanıcı eklemek veya mevcut bir bağlantının yerini değiştirmek gerektiğinde, ana kablolama düzenine dokunmadan sadece panel üzerindeki kısa kablolar (patch cord) aracılığıyla işlem yapılır.

Patch Panel Neden Kullanılır?

Data patch panel kullanımı, büyük ağ projelerinde yapısal kablolamanın uzun ömürlü ve düzenli kalmasını sağlamak için profesyoneller tarafından tercih edilen bir yöntemdir. Duvarların içinden veya tavan arasından gelen sabit kabloların doğrudan switch'e girmesi yerine bu panele takılması, donanım portlarının fiziksel olarak aşınmasını engeller.

Ayrıca, ağ üzerinde yapılan değişikliklerde "tak-çıkar" kolaylığı sunar. Eğer bir patch panel kullanılmazsa, her yer değiştirme işleminde uzun kablolarla uğraşmak ve zamanla kablo uçlarının bozulması riskiyle karşılaşmak kaçınılmaz olur. Bu düzenek, ağın ölçeklenebilirliğini artırarak gelecekteki genişlemeler için hazır bir altyapı sunar.

Patch Panel Nasıl Çalışır?

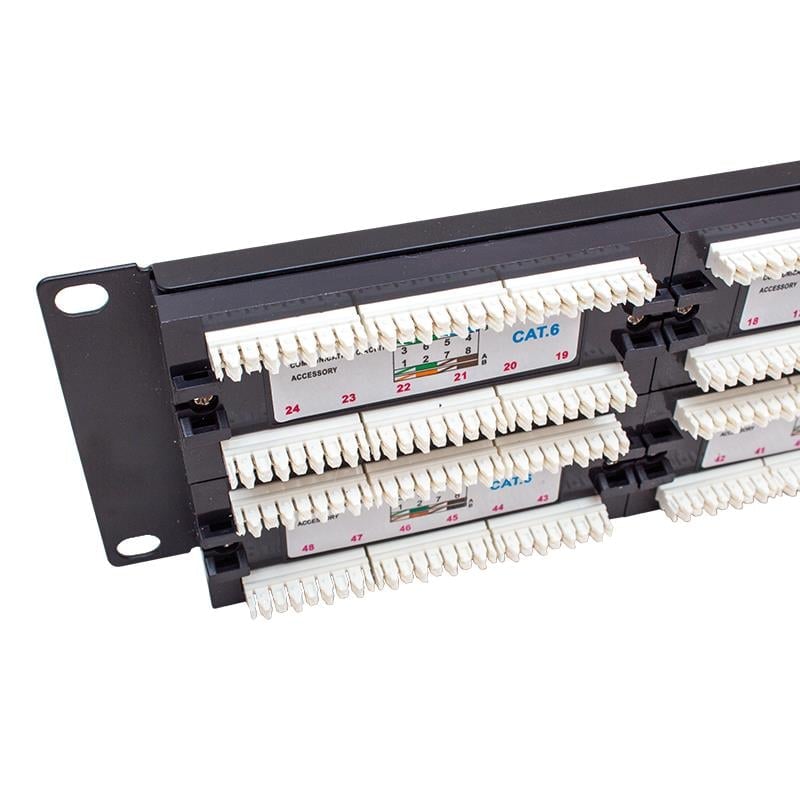

Keystone patch panel modelleri, her bir portun arkasına gelen kabloların bir çakma aleti yardımıyla veya modüler girişlerle sabitlenmesi prensibiyle çalışır. Panelin arka kısmına binanın çeşitli noktalarından gelen sabit kablolar (UTP/FTP gibi) bağlanır. Ön kısımda ise standart RJ45 girişleri yer alır.

Ürün linki: https://www.merterelektronik.com/powermaster-pm-4494-24lu-utp-cat6-patch-panel

Çalışma mantığı oldukça basittir: Arka tarafta sonlandırılan hat, ön taraftaki portla eşleşir. Bu sayede fiziksel hatlar sabit kalırken, ön taraftaki portlar üzerinden esnek bir yönlendirme yapılabilir. Veri iletimi sırasında panel herhangi bir aktif sinyal işlemesi yapmaz; sadece iletken bir köprü görevi görür.

Patch Panel Switch Bağlantısı

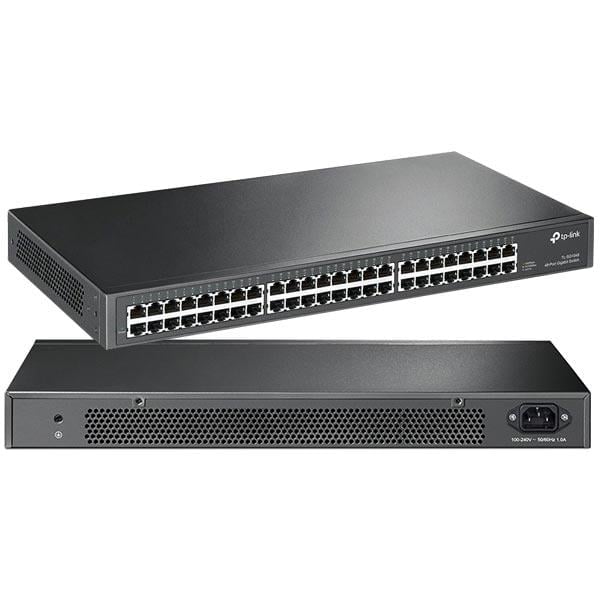

Patch panel switch bağlantısı, ağdaki cihazların internete veya yerel ağa erişebilmesi için paneldeki portların kısa kablolarla ağ anahtarına aktarılması işlemidir. Bu aşamada genellikle 0.5 veya 1 metrelik "patch cord" adı verilen esnek kablolar kullanılır.

Ürün linki: https://www.merterelektronik.com/tp-link-tl-sg1048-48-port-10-100-1000-mbps-gigabit-switch

Panelin her bir portu, ağ anahtarı (switch) üzerindeki bir porta karşılık gelecek şekilde eşleştirilir. Bu yöntem, switch cihazının portlarını korurken aynı zamanda hangi odanın veya hangi prizin hangi switch portuna bağlı olduğunu etiketleme yoluyla kolayca takip etmeyi sağlar.

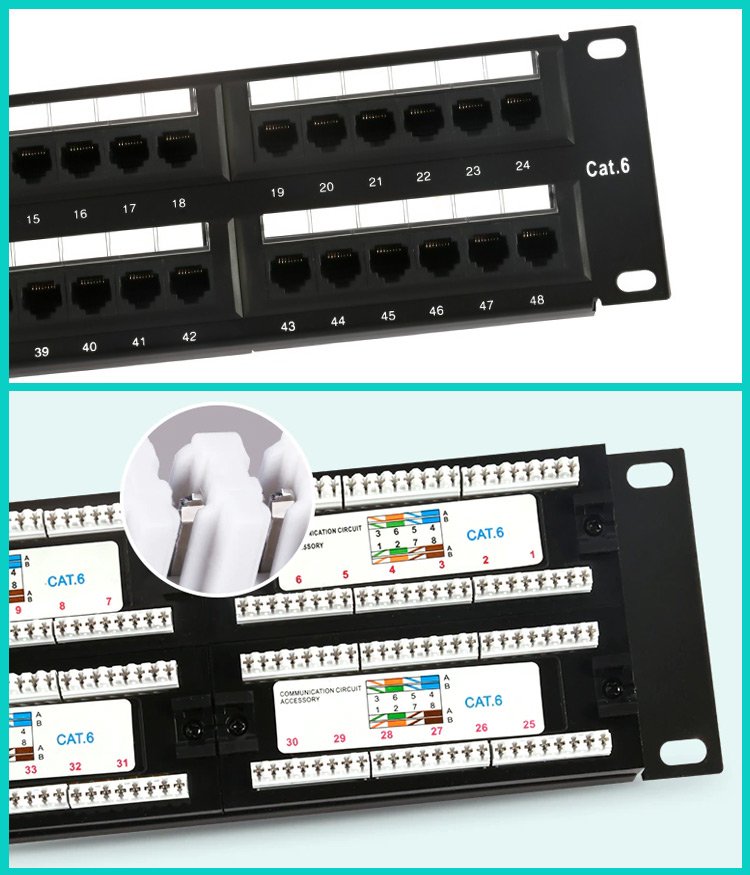

Patch Panel Bağlantısı Şeması

Patch panel bağlantısı şeması, kabloların T568A veya T568B standartlarına göre renk kodlarına uygun şekilde panelin arkasındaki pinlere çakılmasını gösteren rehberdir. Türkiye'de ve dünyada yaygın olarak T568B standardı kullanılır.

Şema takibi yapılırken, kablo içindeki sekiz adet renkli telin sırasıyla doğru pinlere yerleştirilmesi hayati önem taşır. Yanlış bir sıralama, veri paketlerinin kaybolmasına veya bağlantının tamamen kopmasına neden olur. Profesyonel bir kurulumda her portun üzerine bir numara verilerek bu numaraların priz tarafındaki karşılıklarıyla eşleşmesi sağlanır.

Kabloların Toplanacağı Yer Nasıl Seçilir?

Fiber patch panel veya bakır panel fark etmeksizin, kabloların toplanacağı merkez noktanın serin, nemsiz ve fiziksel güvenliğe sahip bir alan olması gerekir. Genellikle "Sistem Odası" olarak adlandırılan bu alanlarda, aktif cihazların performans kaybı yaşamaması ve aşırı ısınmaması için profesyonel havalandırma sistemleri bulunmalıdır. Alanın statik elektrikten arındırılmış olması ve su tesisatından uzak bir konumda seçilmesi, sistemin uzun vadeli güvenliği açısından kritik önem taşır.

Yer seçimi yapılırken kablo mesafeleri de titizlikle dikkate alınmalıdır; Ethernet kabloları için veri iletiminde standart limit olan 100 metreyi aşmayacak merkezi bir konum belirlenmelidir. Eğer mesafe bu limiti aşıyorsa, fiber optik çözümler veya ara dağıtım kabinleri (IDF) devreye alınmalıdır.

Patch Panellerin Avantajları ve Dezavantajları

Network patch panel sistemlerinin en büyük avantajı, ağ yönetiminde sunduğu yüksek düzen ve arıza tespit hızının sağladığı operasyonel verimlilik artışıdır.

● Avantajlar:

○ Kablo karmaşasını ortadan kaldırır.

○ Switch portlarının ömrünü uzatır.

○ Bakım ve onarım sürelerini kısaltır.

○ Etiketleme sayesinde hata payını düşürür.

● Dezavantajlar:

○ İlk kurulum maliyetini bir miktar artırır.

○ Ekstra işçilik ve montaj süresi gerektirir.

○ Küçük ölçekli (2-3 cihazlık) ağlarda gereksiz bir maliyet kalemine dönüşebilir.

Patch Panel İle Switch Arasındaki Fark Nedir?

Patch panel ile switch arasındaki fark, birinin tamamen pasif bir bağlantı aracı, diğerinin ise veriyi yöneten akıllı bir aktif cihaz olmasıdır.

Özetle; patch panel ağın "fiziksel omurgasını" düzenlerken, switch ağın "beyni" olarak görev yapar.
