Avometre, elektrik ve elektronik devrelerdeki akım (Amper), gerilim (Volt) ve direnç (Ohm) değerlerini tek bir cihaz üzerinden ölçmeye yarayan temel test aletidir. İsmini ölçümünü yaptığı bu üç temel birimin baş harflerinden (A-V-O) alır. Elektrik teknisyenlerinden hobi amaçlı elektronik ile uğraşanlara kadar geniş bir kitle tarafından kullanılan bu cihazlar, arıza tespiti ve devre analizi için hayati önem taşır.
Eski nesil cihazlarda sadece bu üç birim ölçülürken, günümüz teknolojisiyle üretilen modern avometreler; frekans, kapasitans, sıcaklık ve diyot testi gibi birçok farklı elektriksel büyüklüğü de ölçebilir hale gelmiştir. Hem sahadaki profesyonellerin hem de evdeki tamircilerin çantasında mutlaka bulunması gereken bir güvenlik ve ölçüm ekipmanıdır.
Avometre Ne İşe Yarar?
Doğru bir avometre kullanımı ile elektrik arızalarını hızlıca tespit edebilir, devre elemanlarının sağlamlığını kontrol eder ve enerji değerlerini görüntüleyebilirsiniz. Temel olarak bir devreden geçen akımın şiddetini, iki nokta arasındaki potansiyel farkı (gerilimi) ve bir iletkenin ya da elektronik parçanın direncini ölçmek için tasarlanmıştır.
Örneğin, bir kablonun kopuk olup olmadığını anlamak için süreklilik (buzzer) testi yapılırken, bir elektronik kart üzerindeki parçaların yanıp yanmadığı yine bu cihazla anlaşılır. Evinizdeki elektrik hattının voltajının sabit olup olmadığını kontrol etmekten, bir pilin doluluk oranını anlamaya kadar sayısız işlevi tek bir cihazda toplar.
Avometre Çeşitleri
Kullanım amacına göre piyasada ibreli analog avometre ve ekranlı dijital avometre olmak üzere iki temel model bulunmaktadır.
- Analog Avometre: İçerisinde bulunan bobin ve mıknatıs sistemi sayesinde, ölçülen değere göre hareket eden bir ibreye sahiptir. İbrenin kadran üzerindeki hareketi takip edilerek okuma yapılır. Hassasiyetleri dijital modellere göre daha düşük olsa da, anlık dalgalanmaları ve sinyal değişimlerini gözlemlemek için bazı eski toprak ustalar tarafından hala tercih edilir.

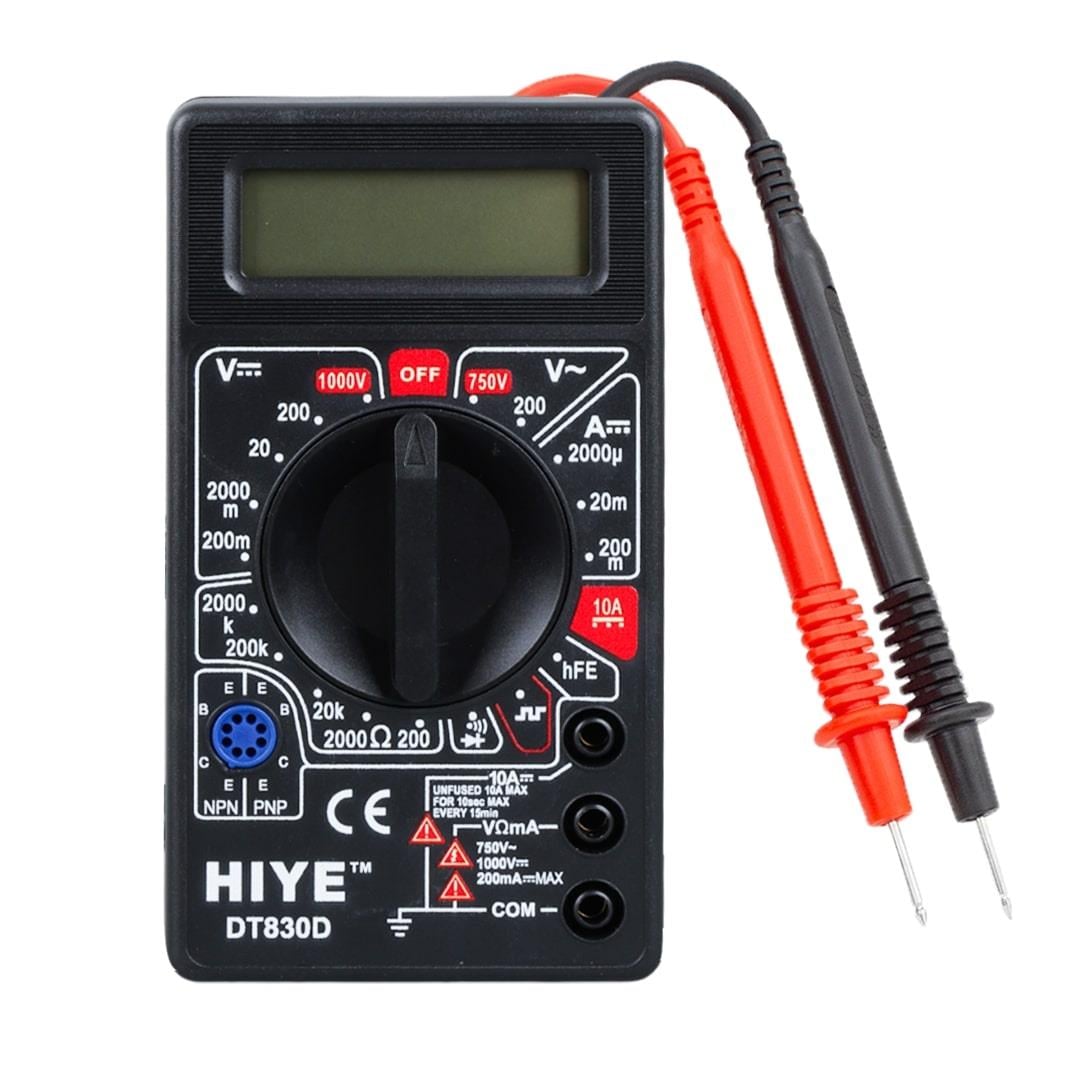

- Dijital Avometre: Günümüzde en sık kullanılan türdür. Ölçülen değeri LCD ekran üzerinde sayısal olarak net bir şekilde gösterir. Okuma hatası riskini ortadan kaldırır. Otomatik kademe seçimi, ekran dondurma ve arka aydınlatma gibi özellikleriyle kullanım kolaylığı sağlar.
Avometre Nasıl Kullanılır?
Güvenli avometre kullanımı için öncelikle ölçülecek büyüklüğe uygun kademenin seçilmesi ve probların cihaz üzerindeki doğru soketlere takılması gerekir. Cihaz üzerinde genellikle siyah prob "COM" (ortak) soketine, kırmızı prob ise ölçülecek birime göre (Volt/Ohm/mA) ilgili sokete takılır. Kullanım adımları şöyledir:
- Hazırlık: Cihazı açın ve probların sağlam olduğundan emin olun.
- Kademe Seçimi: Ölçmek istediğiniz değerin (Volt, Amper, Ohm) sembolüne getirin.
- Ölçüm: Probları devreye değdirin. Örneğin, evinizdeki prizin çalışıp çalışmadığını kontrol etmek için avometre ile priz ölçümü yapacaksanız, cihazı AC Volt (dalgalı akım) kademesine (genellikle 600V veya 750V) getirmeli ve probları priz deliklerine dikkatlice sokmalısınız.
Avometre ile Ne Ölçülür?
Bu cihazlarla temel birimlerin yanı sıra avometre ile rezistans ölçümü, kapasite, frekans, sıcaklık ve diyot testi gibi birçok işlem kolayca yapılabilir. Ölçülebilecek temel değerler şunlardır:
- DC Gerilim: Piller, aküler, adaptör çıkışları.
- AC Gerilim: Şebeke elektriği, prizler.
- Direnç (Ohm): Rezistanslar, kablolar, sigortalar. Özellikle avometre ile rezistans ölçümü yapılırken, ölçülen parçanın enerjisinin kesik olduğundan emin olunmalıdır.
- Akım (Amper): Devreden geçen elektrik yükü miktarı.
- Süreklilik: Kablo kopukluk testi. Ayrıca, özellikle otomotiv sektöründe veya güç kaynaklarında avometre ile akü ölçümü sıkça yapılır. Bunun için cihaz DC Volt (V=) kademesine getirilir ve kırmızı prob artı (+), siyah prob eksi (-) kutba değdirilerek akünün voltaj durumu (örneğin 12.6V) görülür.
Avometre Nasıl Bağlanır?
Ölçüm yaparken avometre, gerilim için devreye paralel, akım ölçümü için ise mutlaka seri bağlanması gereken bir cihazdır. Bu kural, cihazın sağlığı ve ölçüm güvenliği için en kritik noktadır.
- Volt Ölçümü (Paralel Bağlantı): Devrenin enerjisi kesilmeden, problar ölçülecek iki nokta (örneğin pilin iki ucu veya priz delikleri) arasına dokundurulur.
- Amper Ölçümü (Seri Bağlantı): Akım ölçülecekse devre kesilir, avometre devrenin bir parçası gibi araya bağlanır. Akım cihazın içinden geçmelidir. Dikkat: Amper kademesinde cihazı prize paralel bağlarsanız cihazın sigortası atar veya cihaz yanar.
Avometre Nerelerde Kullanılır?
Endüstriyel tesislerde hassas Fluke avometre modelleri tercih edilirken, ev ve atölyelerde standart cihazlar yaygın olarak kullanılır. Kullanım alanı sadece profesyonellerle sınırlı değildir. Ev kullanıcıları, hobi amaçlı elektronik devre yapanlar ve öğrenciler de basit modelleri tercih eder. Bir ütünün ısınıp ısınmadığını (rezistans kontrolü), arabanın aküsünün bitip bitmediğini veya uzatma kablosunun kopuk olup olmadığını anlamak için her evde bulunması gereken bir alettir.

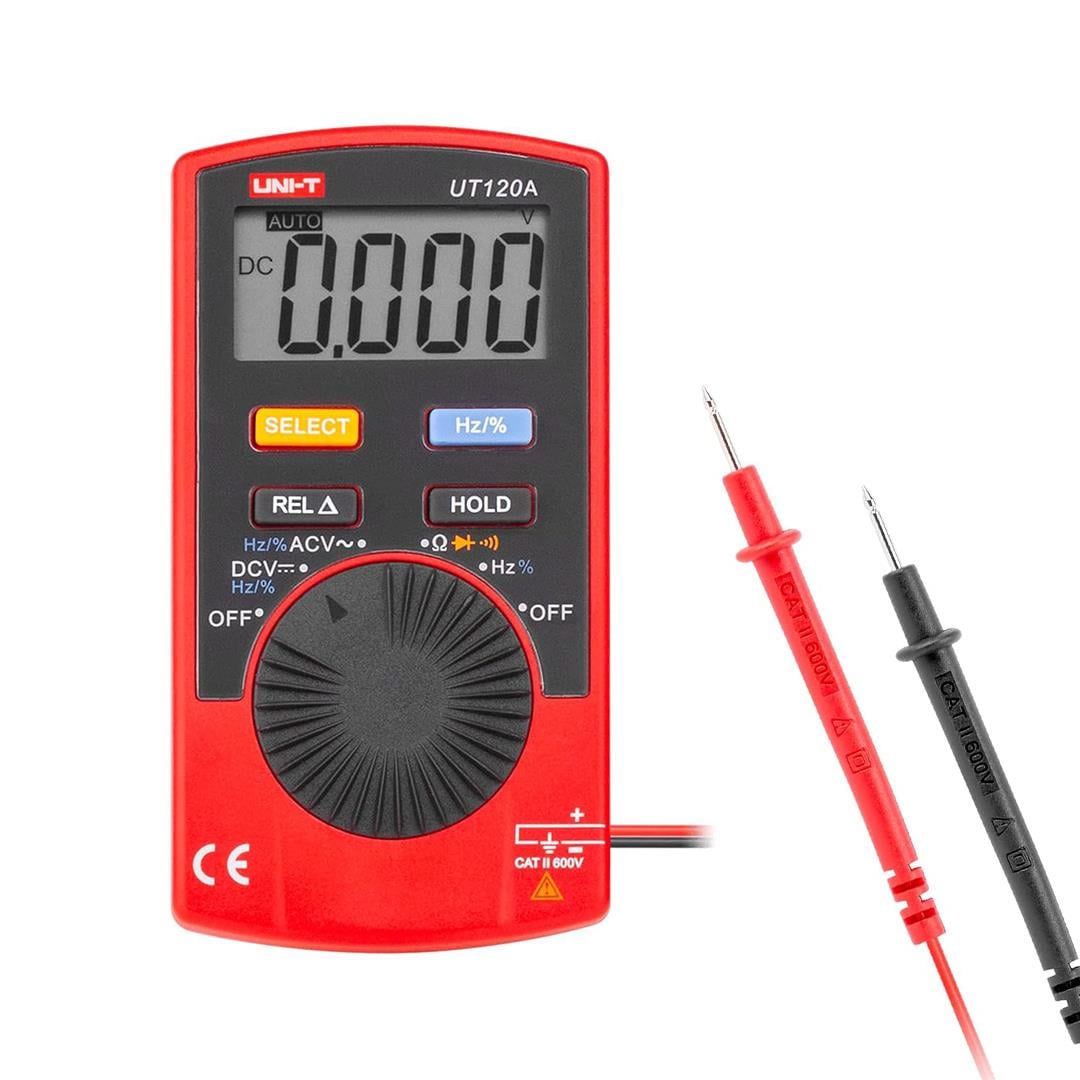

Ürün linki: https://www.merterelektronik.com/powermaster-ut-120a-cep-tipi-profesyonel-dijital-multimetre-olcu-aleti
Avometre Fiyatları Nelerdir?
Piyasada her bütçeye uygun avometre fiyatları, cihazın markasına, ölçüm hassasiyetine ve güvenlik sertifikalarına göre fiyatlanır. Öğrenciler için uygun fiyatlı, basit ölçümler yapabilen giriş seviyesi modellerden; zorlu sanayi koşullarına dayanıklı, suya ve toza dirençli, kalibrasyon sertifikalı profesyonel modellere kadar geniş bir yelpaze bulunur. İhtiyacınıza uygun olanı seçmek, bütçenizi doğru yönetmenizi sağlar.
Avometre İle Multimetre Arasındaki Fark Nedir?
Teknik olarak avometre ile multimetre arasındaki fark günümüzde kaybolmuş olsa da, ölçü aletleri segmentinde ilki sadece temel ölçümleri, ikincisi çoklu işlevleri ifade eder. Kullanıcıların en sık sorduğu avometre multimetre farkı şudur: "Avometre" kelimesi köken olarak sadece Amper, Volt ve Ohm ölçebilen cihazları tanımlarken; "Multimetre" (Çoklu Ölçer) daha fazla fonksiyonu (frekans, ısı, kapasitans vb.) kapsayan cihazlar için kullanılmıştır. Ancak günümüzdeki modern dijital cihazların neredeyse tamamı bu ekstra özellikleri kapsadığından, halk arasında ve piyasada avometre ve multimetre kelimeleri eş anlamlı olarak kullanılır. Yani aldığınız dijital bir multimetre, aynı zamanda gelişmiş bir avometredir.
