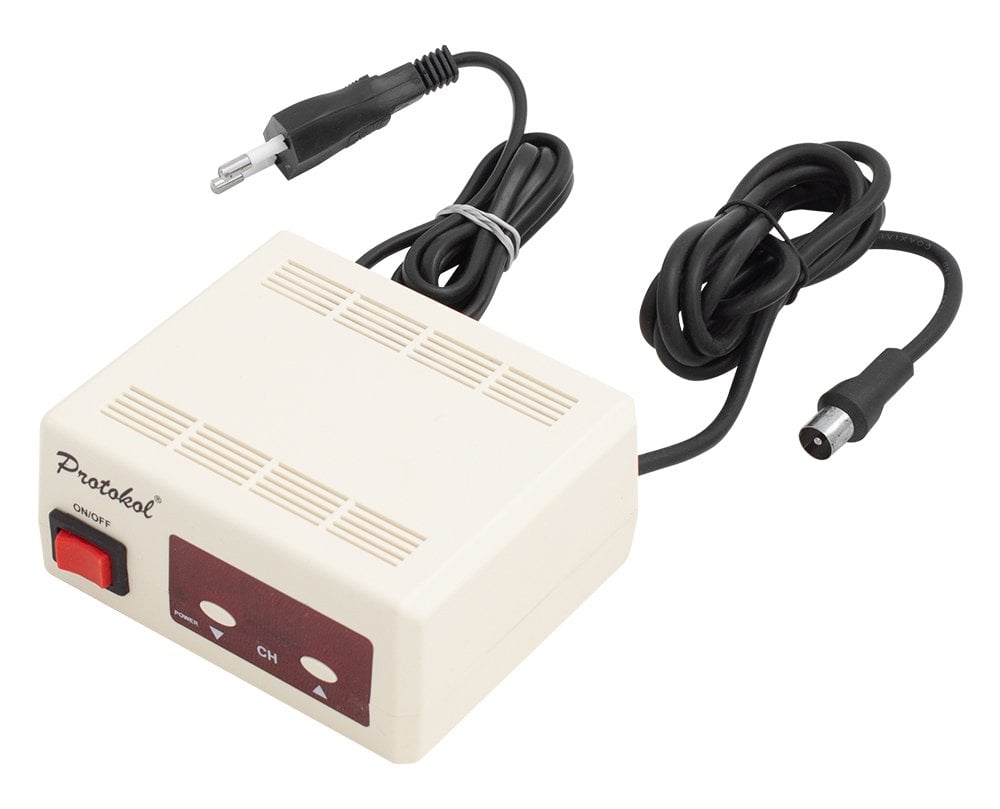

Protokol Yeşil Akıllı Kutu Santral İçin Rf Modülatör (507*)

Protokol Akıllı Kutu Santral İçin Dijital Kontrollü RF Modülatör Özellikleri

• Tanım : Bilgisayar, Dvd, Vcd, Kamera Digiturk TV Bağlantı Modülatörü
• Kanallar : VHF1 : C2-C4 / VHF3 C5-C12 / UHF: C21-C69
• Frekans Bandı : VHF1 : 47-230 / VHF3 230-470 / UHF: 470-862
• Kazanç : 40 dB
• Empedans : 75 Ohm
• Dijital Kontrollü
• Malzeme : Plastik
• Renk : Beyaz
• Açma Kapama (On/Off) tuşu
• Boyut : 10.5*8.5*4.5 Cm
• Kaliteli, Uzun ömürlü kullanım
• CE Belgeli
• Model : PR-RF30

Dijital RF Modulator Montaj ve Kullanma Kılavuzu

• Dijital RF Modülatörü kutusundan çıkarınız.

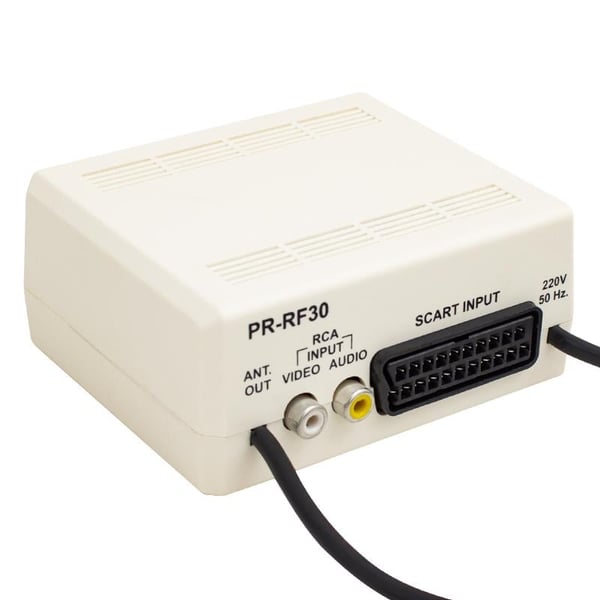

• Kablonun Scart veya RCA girişlerini video sinyalinin alınacağı cihaza takınız. Diğer ucunu da Dijital RF Modülatörün Scart veya RCA girişine takınız.
• Dijital RF Modülatörün anten bağlantı ucunu televizyonunuzun anten girişine takınız.
• Televizyonunuzu kanal arama moduna alarak kanal arama işlemini başlatınız.

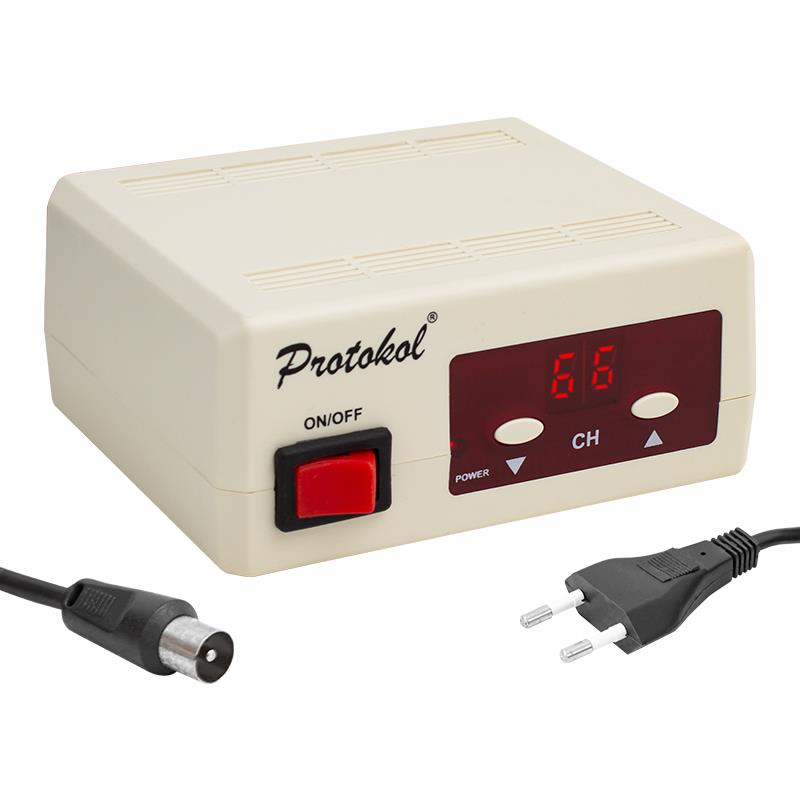

• Dijital RF Modülatörün ön tarafında bulunan On/Off butonunu "On" konumuna getiriniz. Power Led'in ve Display'in yandığını görünüz.
• Up ve Down tuşlarıyla istediğiniz kanalı seçiniz. Seçtiğiniz kanal otomatik olarak modülatörün hafızasına alınmış olur. Elektrik gitme ve gelmelerinde de yine aynı kanalda işleme başlar. (Iyi bir görüntü için kablolu yayının veya karasal yayının olmadığı boş bir kanal olması tavsiye edilir.)
• Test sinyalini almak için Up veya Down tuşlarından birine display ekranda "tS" yazısı belirene kadar basılı tutunuz. Test modunda ekranda 2 adet dikey kalın beyaz çizgi görünür. Test modundan çıkmak için Up veya Down tuşlarından birine bir kere basmanız yeterli olacaktır.
• Televizyon ekranında test sinyalini (paralel iki adet dikey beyaz çizgi) veya taktığınız cihazın görüntüsünü gördüğünüzde bu frekansta televizyonunuzun istediğiniz kanalına hafızaya alınız
• Televizyonun arama menüsünden çıkınız. Hafızaya aldığınız kanalı seçiniz.
